三偏心雙向金屬密封焊接蝶閥廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截?cái)嘟橘|(zhì)流動。
【產品用途】
三偏心雙向金屬密封焊接蝶閥廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截?cái)嘟橘|(zhì)流動。
【產品特點】
1、蝶閥為雙向承壓，雙向金屬密封，特殊的結構形式可任意調整密封比壓，采用偏心S形錐形閥座密封面，使密封面不易損壞，提高閥門的使用壽命。
2、操作扭矩較小，轉90度啟閉，輕便迅速。
3、流阻小，具有良好的水力特性，流量特性近似傾斜直線
，節能效果好，雙向密封對水流無方向要求。
4、密封可靠，啟閉壽命達數25000次以上。
5、閥板采用符合流體力學性能的雙平板桁架式多流道設計。
【執行標準】
設計制造標準：GB/T 12238-2008、JB/T8527-1997
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
【性能參數】
|
型號 |
D363H-10 |
D363H-10P |
D363H-10R |
|
|
D363H-16 |
D363H-16P |
D363H-16R |
||
|
D363H-25 |
D363H-25P |
D363H-25R |
||
|
D363H-40 |
D363H-40P |
D363H-40R |
||
|
工作壓力（MPa） |
1.0~4.0 |
|||
|
適用溫度（℃） |
≤425 |
≤200 |
||
|
適用介質 |
水、油或非腐蝕性介質 |
硝酸類介質 |
醋酸類介質 |
|
|
材料 |
閥體、蝶板 |
WCB |
CF8/304 |
CF3M/316L |
|
閥桿 |
2Cr13 |
304 |
316L |
|
|
閥體密封面 |
堆焊 507 |
－ |
－ |
|
|
蝶板密封面 |
304＋柔性石墨 |
304＋PTFE |
304＋PTFE |
|
|
填料 |
柔性石墨 |
PTFE |
PTFE |
|
【主要外形和連接尺寸】
|
公稱通徑DN(mm) |
L |
1.0MPa |
1.6MPa |
||
|
H1 |
H |
H1 |
H |
||
|
100 |
190 |
280 |
390 |
280 |
390 |
|
125 |
200 |
300 |
420 |
300 |
420 |
|
150 |
210 |
320 |
460 |
320 |
460 |
|
200 |
230 |
370 |
550 |
370 |
550 |
|
250 |
250 |
420 |
620 |
420 |
620 |
|
300 |
270 |
500 |
750 |
500 |
750 |
|
350 |
290 |
530 |
800 |
530 |
800 |
|
400 |
310 |
570 |
870 |
570 |
870 |
|
450 |
330 |
600 |
920 |
600 |
920 |
|
500 |
350 |
680 |
1040 |
680 |
1040 |
|
600 |
390 |
750 |
1190 |
750 |
1190 |
|
700 |
430 |
810 |
1290 |
810 |
1290 |
|
800 |
470 |
905 |
1440 |
905 |
1440 |
|
900 |
510 |
960 |
1550 |
960 |
1550 |
|
1000 |
550 |
1010 |
1650 |
1010 |
1650 |
|
1200 |
630 |
1175 |
1920 |
1175 |
1920 |
|
1400 |
710 |
1310 |
2170 |
1310 |
2170 |
|
1600 |
790 |
1460 |
2440 |
1460 |
2440 |
|
1800 |
870 |
1560 |
2650 |
1560 |
2650 |
|
2000 |
950 |
1670 |
2860 |
1670 |
2860 |
|
公稱通徑DN(mm) |
L |
2.5MPa |
4.0MPa |
||
|
H1 |
H |
H1 |
H |
||
|
100 |
190 |
280 |
390 |
280 |
390 |
|
125 |
200 |
300 |
420 |
300 |
420 |
|
150 |
210 |
320 |
460 |
320 |
460 |
|
200 |
230 |
370 |
550 |
370 |
550 |
|
250 |
250 |
420 |
620 |
420 |
620 |
|
300 |
270 |
500 |
750 |
500 |
750 |
|
350 |
290 |
530 |
800 |
530 |
800 |
|
400 |
310 |
570 |
870 |
570 |
870 |
|
450 |
330 |
600 |
920 |
600 |
920 |
|
500 |
350 |
680 |
1040 |
680 |
1040 |
|
600 |
390 |
750 |
1190 |
750 |
1190 |
|
700 |
430 |
810 |
1290 |
/ |
/ |
|
800 |
470 |
905 |
1440 |
/ |
/ |
|
900 |
510 |
960 |
1550 |
/ |
/ |
|
1000 |
550 |
1010 |
1650 |
/ |
/ |
|
1200 |
630 |
1175 |
1920 |
/ |
/ |
|
1400 |
710 |
/ |
/ |
/ |
/ |
|
1600 |
790 |
/ |
/ |
/ |
/ |
|
1800 |
870 |
/ |
/ |
/ |
/ |
|
2000 |
950 |
/ |
/ |
/ |
/ |

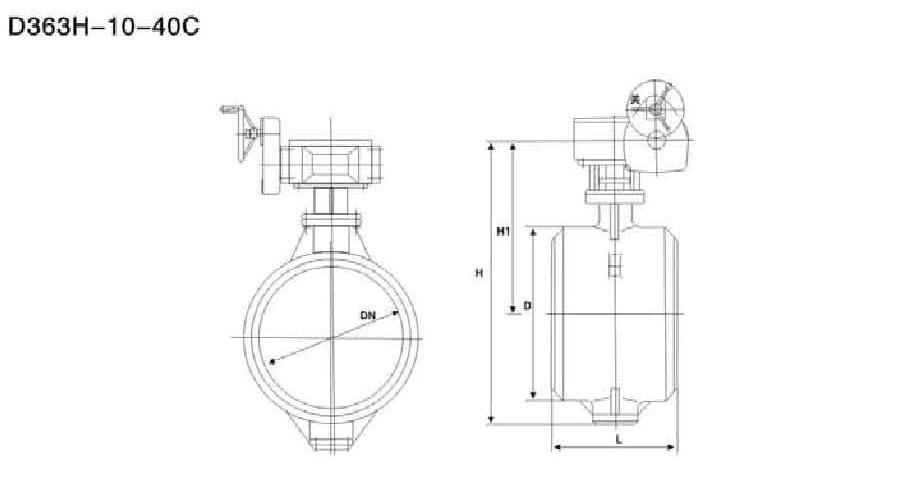

【結構圖片】
